주요 기능

  • POINT 01

    CAN, LIN 파형 측정, 분석

  • POINT 02

    다양한 트리거 소스

  • POINT 03

    측정 데이터 저장 및 불러오기

  • POINT 04

    편리한 그래프 윈도우 기능

  • POINT 05

    디지털 오실로스코프

활용 분야

  • 자동화 시스템의 디지털 오실로스코프 용도
  • Field Test 용도 (Hand-held)

CAN / LIN Physical Test

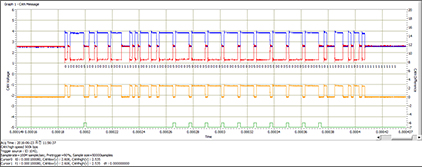

CAN Date Frame 파형

< ex. CAN Data Frame 파형 >

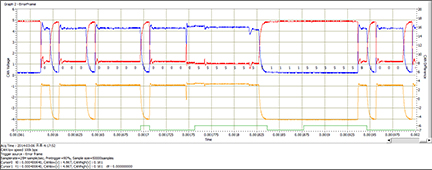

CAN Error Frame 파형

< ex. CAN Error Frame 파형 >

특징

  • CAN, LIN 통합 Interface

    스위치로 CAN, LIN 트랜시버 전환이
    가능한 H/W

  • CAN DB Import

    dbc 포맷 기반의 CAN node 및
    Data 구분 정보 표시

  • 데이터 저장

    측정 파형 저장 및 재분석 가능
    물리적 파형 기반 CAN ID, Data 분석

제품 구성 및 사양

제품 사양
Scopy SW CAN & LIN 통신 신호의 물리적 파형 분석 프로그램
Scopy H/W 채널수 1
트랜시버 Philips TJA1054AT, TJA1040, TInfineon TLE7269
전압범위 0 ~ 40V
분해능 8 bit
메모리 4MB or 32MB (Option)
샘플링 레이트 100MS/s (MegaSample / second)
정확도 ±(2% of Input+1% Vertical Range +300uV)
커넥터 BNC, D-Sub (CAN, LIN), USB Power (12V)
동작온도범위 0 ~ 45°C
동작습도범위 10 ~ 90%
소비전력 Power Adaptor: 12V, 287mA, 3.444W
USB Power: 5V, 0.230mA, 1.15W
Dimension (WxHxD) 106 x 38 x 176 mm
Cable USB cable x1, Serial Cable (DSUB) x1
Manual 제품 사용 설명서
