제품 소개

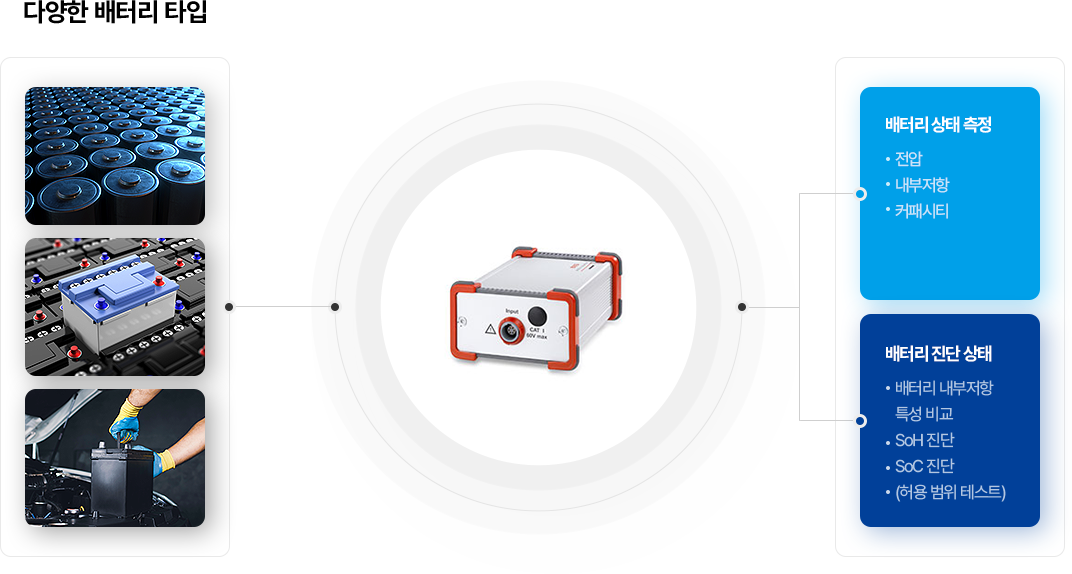

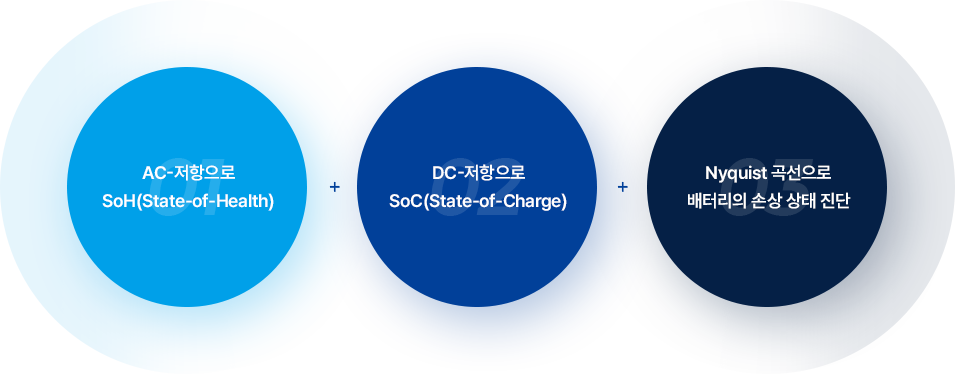

독일 BRS사의 배터리 진단 장치는 주파수에 따라 변화하는 배터리 임피던스 특징을 이용하여 배터리 상태, 즉 SoC (State of Charge), SoH (State of Health) 등을 신속하게 진단하고 분석하는 장비입니다.
ASCII, CSV 파일 형식의 데이터 로그 기능을 지원하여 사용자가 추가적으로 데이터를 분석할 수 있습니다.

한일프로텍은 ‘임피던스 스펙트럼 배터리 진단장치’의 기술지원 및 사용자 요구 사항을 반영한 커스터마이징 제품을 제공할 수 있습니다.

제품 종류 및 사양

Type	BTC1B	MBT-S / -L	MBT-X5	BIM2B	BIM-HV-B
응용 분야	R&D, Qualification of cells	생산, BoL-Test, Eol-Test	생산, BoL-Test, Eol-Test	R&D, QA, 셀과 모듈 진단	R&D, QA 고전압 시스템 진단
제품 특징	임피던스 측정 충/방전 테스트 장비	0.4초 안에 3개의 파라미터 측정 AC-IR and DC-IR	5 채널 셀 측정 장비	사용이 편리한 범용 임피던스 측정 장비	고전압 (최대 900V) 임피던스 테스터
측정 속도	1sec per frequency 12sec….84sec per scan	0.4sec	0.1sec….1.3sec per channel	1sec per frequency 12sec….84sec per scan	1sec…6sec per frequency 12sec…22sec per scan
전압 범위	5V, 60V	5V	5V	5V, 60V	100V, 900V
임피던스 타입	R (ohmic) Xc (capacitive)	R (ohmic)	R (ohmic)	R (ohmic) Xc (capacitive)	R (ohmic) Xc (capacitive)
임피던스 범위	1 / 3 / 10 / 30 / 100 / 300 / 1000 mΩ	(MBT-S) 1 / 3 / 10 mΩ (MBT-L) 10 / 30 / 100 mΩ	10 / 30 / 100 / 300mΩ	1 / 3 / 10 / 30 / 100 / 300 / 1000 mΩ	10 / 100 / 1000mΩ
주파수 범위	0.1Hz…1000Hz	10Hz, 1000Hz	1Hz, 10Hz, 100Hz, 1kHz	0.1Hz…1000Hz	1Hz…1000Hz
추가 측정 값	온도, 용량	온도	-	온도	-
인터페이스	USB	RS232	RS232 and USB	USB or RS232	USB
